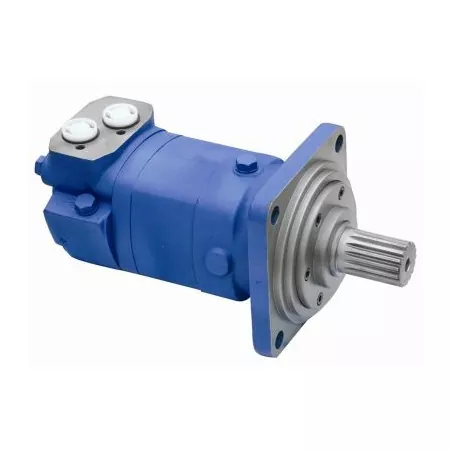

Як выбраць, усталяваць і абслугоўваць ротарныя арбітальныя гідраўлічныя рухавікі для максімальнага тэрміну службы?

У гэтым кіраўніцтве разглядаецца тэорыя, каб даць дзейсную інфармацыю - ад выбару патрэбнага рухавіка для вашага прымянення да правільных метадаў мантажу і штодзённых практык тэхнічнага абслугоўвання, якія максімізуюць тэрмін службы.

1. Асноўны прынцып працы - што забяспечвае высокі крутоўны момант?

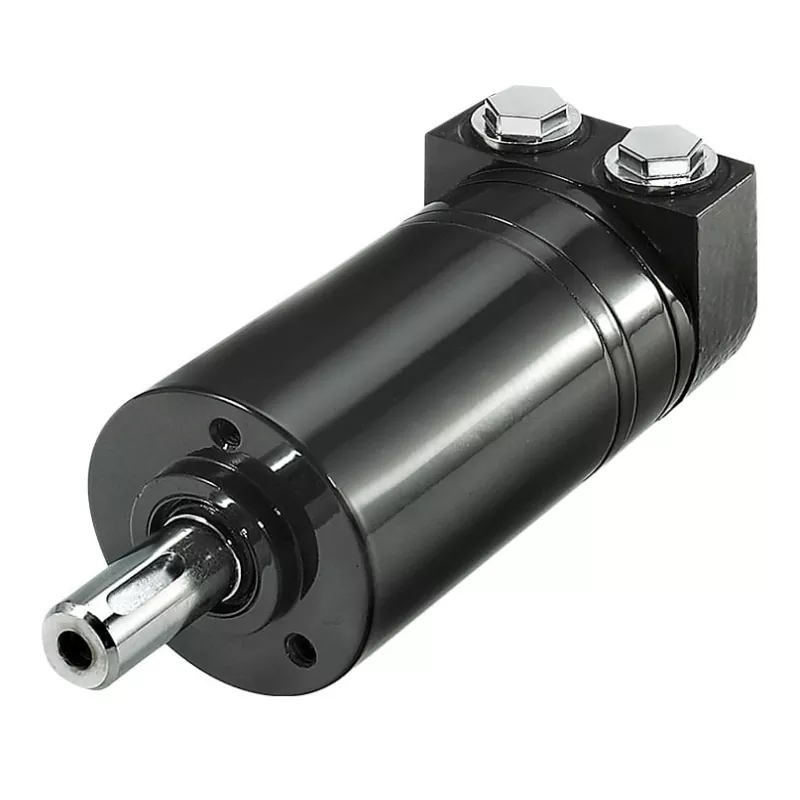

Сэрца анарбітальны рухавікгэта набор зубчастых перадач з унутраным зачапленнем - ротар (вонкавая шасцярня) і статар (унутраная шасцярня) - з найважнейшым правілам канструкцыі, паводле якога ротар мае на адзін зуб менш, чым статар. Калі гідраўлічная вадкасць пад ціскам паступае ў рухавік, яна прымушае ротар здзяйсняць арбітальны (планетарны) рух унутры статара. Гэты рух перадаецца праз унутраны муфтавы вал на выхадны вал, пераўтвараючы арбітальны рух у плыўны паваротны выхад.

Гэтая канструкцыя забяспечвае вызначальную перавагу: нізкая хуткасць з высокім крутоўным момантам (LSHT) . У адрозненне ад лопасцевых або поршневых рухавікоў, арбітальныя рухавікі могуць ствараць моцны, стабільны крутоўны момант непасрэдна пры нізкіх абаротах без неабходнасці рэдуктара. Гэта неацэнна для прыкладанняў, якія патрабуюць дакладнага кантролю хуткасці і высокага пускавога моманту пры вялікіх нагрузках.

Існуюць дзве асноўныя канфігурацыі статара:

• Гератар (суцэльны статар): статар уяўляе сабой адно ўнутранае зубчастае кальцо. Эканамічны і надзейны для ўмераных працоўных цыклаў.

• Geroler (статар з ролікамі): ролікі або іголкі ўстаўляюцца ў зубцы статара, ператвараючы трэнне слізгання ў трэнне качэння. Гэта дае больш высокую эфектыўнасць, лепшую ўстойлівасць да ўдарных нагрузак і значна большы тэрмін службы - ідэальна падыходзіць для цяжкіх і высокачашчынных аперацый.

2. Практычны памер - Выбар правільнага "сэрца" для вашай машыны

Няправільны памер рухавіка з'яўляецца прычынай №1 заўчаснага выхаду з ладу. Недастатковы памер прыводзіць да пашкоджання ад перагрузкі; перавышэнне габарытаў марнуе выдаткі і зніжае агульную эфектыўнасць сістэмы. Засяродзьцеся на гэтых чатырох важных параметрах:

• Крутоўны момант, хуткасць і аб'ём (трохкутнік): Рабочы аб'ём (куб. см/аб) непасрэдна вызначае выходны крутоўны момант - большы аб'ём азначае больш вадкасці на абарот, такім чынам, большы крутоўны момант, але меншая максімальная хуткасць. Заўсёды вызначайце пускавы крутоўны момант (які звычайна вышэйшы за працоўны крутоўны момант) і неабходны дыяпазон працоўных хуткасцей перад выбарам працоўнага аб'ёму. Пераправерце з крывой прадукцыйнасці вытворцы – ніколі не выбірайце рухавік, які працуе на крайніх межах; імкніцеся да зоны максімальнай эфектыўнасці профілю ціску/патоку вашай сістэмы.

• Ціск у сістэме і хуткасць патоку: пацвердзіце пастаянны працоўны ціск і максімальны даступны расход. Ціск абмяжоўвае пікавы крутоўны момант, а паток вызначае дасягальную максімальную хуткасць. Параўнайце іх з намінальнымі характарыстыкамі рухавіка. Пераканайцеся, што максімальны намінальны ціск рухавіка мае разумны запас трываласці, які перавышае пікавыя скокі вашай сістэмы (выкарыстоўвайце належным чынам настроены ахоўны клапан).

• Мантаж і нагрузка на вал: акрамя схемы нітаў і памераў фланцаў, радыяльная грузападымальнасць выхаднога вала часта не ўлічваецца. Калі вы ўсталёўваеце зорачку, шкіў або раменны прывад непасрэдна на вал, узнікаюць значныя бакавыя нагрузкі. У такіх выпадках вы павінны выбраць рухавік з звышмоцнымі падшыпнікамі і пракансультавацца з табліцай радыяльнай нагрузкі вытворцы. Ігнараванне гэтага прыводзіць да хуткага выхаду з ладу падшыпнікаў і ўцечцы ўшчыльнення.

• Экалагічныя і спецыяльныя патрабаванні: для экстрэмальных тэмператур навакольнага асяроддзя, пыльных умоў або асяроддзяў з высокай вільготнасцю вызначыце мадэрнізаваныя ўшчыльненні (напрыклад, Viton або HNBR) і каразійна-ўстойлівыя матэрыялы. Для прыкладанняў, якія патрабуюць дынамічнага тармажэння або вызначэння хуткасці, разгледзьце ўбудаваныя варыянты, такія як тармазныя клапаны, тахометры або прапарцыйныя клапаны кіравання.

3. Устаноўка і ўвод у эксплуатацыю - дэталі, якія спрыяюць або пагаршаюць прадукцыйнасць

Ідэальна падабраны рухавік можа хутка выйсці з ладу пры няправільным мантажы. Выканайце наступныя дзеянні, якія не падлягаюць абмеркаванню:

1. Дакладнае выраўноўванне вала: Абсалютнае кааксіяльнае выраўноўванне паміж валам рухавіка і кіраванай нагрузкай з'яўляецца абавязковым. Любое вуглавое або паралельнае зрушэнне ўводзіць радыяльныя або восевыя сілы, якія рэзка скарачаюць тэрмін службы падшыпніка. Выкарыстоўвайце цыферблатны індыкатар або лазерны інструмент для выраўноўвання і строга выконвайце допускі вытворцы (звычайна ≤ 0,05 мм радыяльнага біцця).

2. Правільныя злучэнні портаў: яшчэ раз праверце ідэнтыфікацыю порта – ціск (P), зварот (T) і дрэнаж (L) . Дрэнажны порт мае вырашальнае значэнне: ён павінен быць праведзены асобна па трубе назад у бак з мінімальным супрацьціскам (звычайна < 5–10 бар, звярніцеся да спецыфікацый). Ніколі не затыкайце зліўную адтуліну - гэта прывядзе да неадкладнага выбуху ўшчыльнення вала.

3. Прамыванне сістэмы перад запускам: перад падключэннем рухавіка прамыйце ўсю гідраўлічную сістэму (шлангі, клапаны, ахаладжальнікі) чыстай вадкасцю, каб выдаліць зварачны дзындра, бруд або смецце, якія засталіся пасля ўстаноўкі. Забруджванні, якія трапляюць падчас наладкі, з'яўляюцца асноўнай прычынай ранняга зносу.

4. Працэдура першапачатковай абкаткі: для новых або адноўленых рухавікоў запусціце прыладу пры 30–50% намінальнай нагрузкі на працягу прыкладна 30–60 хвілін перш чым працаваць з поўнай нагрузкай. Гэта дазваляе ўнутраным шасцярням і падшыпнікам правільна спалучацца і стабілізуе ўнутраныя зазоры, значна павялічваючы працяглы тэрмін службы.

4. Штодзённае тэхнічнае абслугоўванне і хуткая дыягностыка няспраўнасцяў

Запомніце залатое правіла: 90% паломак гідраўлічнага рухавіка ўзнікаюць з-за забруджвання вадкасці або няправільнай тэмпературы вадкасці. Тэхнічнае абслугоўванне не з'яўляецца абавязковым - гэта выратавальны круг для вашага абсталявання.

Кіраванне вадкасцю - ваш прыярытэт №1:

• Чысціня: цвёрдыя часціцы дзейнічаюць як абразіўная прыцірка, зношваючы апрацаваную на дакладных машынах пару ротар-статар. Гэта павялічвае ўнутраную ўцечку, зніжае аб'ёмны ККД і памяншае крутоўны момант. Дасягайце ўзроўню чысціні ISO 4406 18/16/13 або вышэй і рэгулярна правярайце/замяняйце фільтры зваротнай лініі. Выкарыстоўвайце індыкатар перападу ціску на корпусе фільтра.

• Глейкасць і тэмпература: аптымальны дыяпазон глейкасці 20–43 сСт пры 50°C. Падтрымлівайце тэмпературу алею ніжэй за 60°C для бесперапыннай працы; ніколі не перавышайце 85°C нават на піках. Высокія тэмпературы разрэджваюць алей, зніжаючы змазачныя здольнасці і паскараючы дэградацыю ўшчыльнення. Нізкія тэмпературы павялічваюць цягучае супраціўленне, выклікаючы кавітацыю і павольны запуск. Пры неабходнасці ўсталюйце датчык тэмпературы і ахаладжальнік.

• Ніколі не змешвайце тыпы вадкасцей: Катэгарычна НЕ выкарыстоўвайце маторнае масла ў якасці замены гідраўлічнай вадкасці. Іх пакеты прысадак несумяшчальныя. Змешванне можа выклікаць набраканне ўшчыльнення, успеньванне, пакрыццё лакам і катастрафічны збой. Заўсёды выкарыстоўвайце марку гідраўлічнай вадкасці, рэкамендаваную OEM.

Табліца хуткай дыягностыкі няспраўнасцяў

Планавыя агляды здароўя

Уключыце іх у свой план прафілактычнага абслугоўвання:

• Штотыдзень: правярайце знешнюю тэмпературу корпуса (выкарыстоўвайце інфрачырвоны тэрмометр) і прыслухоўвайцеся да незвычайнага стуку або скуголення.

• Штомесяц: правярайце ўсе шлангавыя фітынгі і ўшчыльненні на прадмет плача.

• Штоквартальна: вазьміце пробу алею і адпраўце яе на спектраметрычны аналіз - павышэнне ўзроўню часціц жалеза, медзі або крэмнію з'яўляецца раннім сігналам аб унутраным зносе задоўга да прыкметнага падзення прадукцыйнасці.

Паваротныарбітальны гідрарухавікгэта трывалы і надзейны працоўны конік пры правільным абыходжанні. Поспех заключаецца ў трох слупах: дакладным вызначэнні яго памеру ў адпаведнасці з вашым рэальным профілем нагрузкі, яго ўстаноўцы з хірургічнай дакладнасцю і падтрыманні стану вадкасці ў якасці дысцыпліны, якая не падлягае абмеркаванню. Калі вы сумняваецеся, заўсёды спасылайцеся на канкрэтныя крывыя прадукцыйнасці і інтэрвалы абслугоўвання вытворцы – і не саромейцеся прыцягваць іх інжынераў па прымяненню для складаных працоўных цыклаў або індывідуальнай інтэграцыі.

Калі вам патрэбна дадатковая распрацоўка любога канкрэтнага аспекту - напрыклад, падрабязныя разлікі радыяльнай нагрузкі, убудаваны выбар клапана або варыянты высокатэмпературнага ўшчыльнення - калі ласка, дайце мне ведаць, і я магу пашырыць.
